Bộ lấy điện Vahle 0168084/00 SA-KDS2/40/6/14HS0,5/4/6 COMPACT CURRENT COLLECTORS KDS2/40 COMPACT COLLECTOR SETS  Order No.: 168 084 Type: SA-KDS2/40/6/14HS0,5/4/6)

KDS2/40
PE-VP for EMS installations
for installations with mostly one-way travel
with 1x0.5m connecting cable type WFLA 2.5
Max. current: 1 connecting cable 2.5mm2, 25A
 2 connecting cables 2.5mm2, 40A
Lift: ±15mm
Swivel: ±15mm
Contact pressure: approx. 3.5N per contact brush
Connecting cable: 2.5mm2 type WFLA 2.5 high flex included
PE standard at No. 4 position, variations are possible.
PE makes contact first when entering conductors.

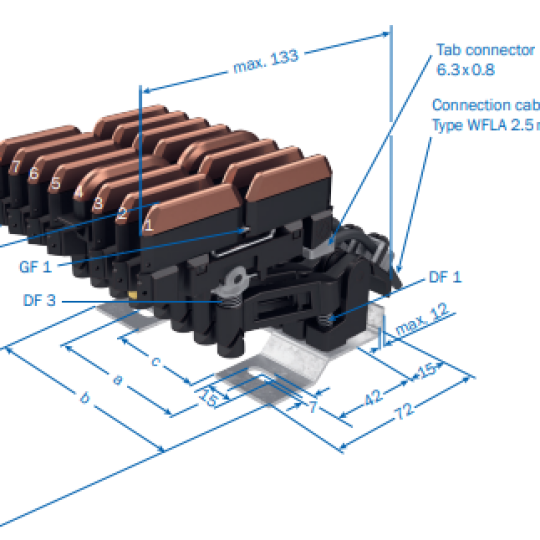

Type No. of poles Dim. a mm Dim. b mm Dim. c mm Weight kg Base plate Order No. with PE-VP with PE Standard
Bộ lấy điện Vahle SA-KDS2/40/4/14VP0.5/4/4 4 28 62 - 0.428 4-pole 143277 -
Bộ lấy điện Vahle SA-KDS2/40/4/14HS0.5/4/4 4 28 62 - 0.428 4-pole - 168082
Bộ lấy điện Vahle SA-KDS2/40/5/14VP0.5/4/6/6 5 56 90 - 0.549 6-pole (No. 6 = open) 143332 -
Bộ lấy điện Vahle SA-KDS2/40/5/14HS0.5/4/6/6 5 56 90 - 0.549 6-pole (No. 6 = open) - 168083
Bộ lấy điện Vahle SA-KDS2/40/6/14VP0.5/4/6 6 56 90 - 0.637 6-pole 143219 -
Bộ lấy điện Vahle SA-KDS2/40/6/14HS0.5/4/6 6 56 90 - 0.637 6-pole - 168084
Bộ lấy điện Vahle SA-KDS2/40/7/14VP0.5/4/8/8 7 80 118 53 0.744 8-pole (No. 8 = open) 143377 -
Bộ lấy điện Vahle SA-KDS2/40/7/14HS0.5/4/8/8 7 80 118 53 0.744 8-pole (No. 8 = open) - 168085
Bộ lấy điện Vahle SA-KDS2/40/8/14VP0.5/4/8 8 80 118 53 0.832 8-pole 143220 -
Bộ lấy điện Vahle SA-KDS2/40/8/14HS0.5/4/8 8 80 118 53 0.832 8-pole - 168086
Bộ lấy điện Vahle SA-KDS2/40/9/14VP0.5/4/10/10 9 80 156 53 0.959 10-pole (No. 10 = open) 143378 -
Bộ lấy điện Vahle SA-KDS2/40/9/14HS0.5/4/10/10 9 80 156 53 0.959 10-pole (No. 10 = open) - 168087
Bộ lấy điện Vahle SA-KDS2/40/10/14VP0.5/4/10 10 80 156 53 1.047 10-pole 143379 -
Bộ lấy điện Vahle SA-KDS2/40/10/14HS0.5/4/10 10 80 156 53 1.047 10-pole - 168088
Single collectors are available with 0.5m connecting cable Phase, black PE, yellow
Bộ lấy điện Vahle SA-KDS2/40/04PH-88/15-0.5 0.091 w/o 168073 -
Bộ lấy điện Vahle SA-KDS2/40/30VP-79/15-0.5 0.105 w/o - 143218
Bộ lấy điện Vahle SA-KDS2/40/04PE-88/15-0.5 0.090 w/o - 168074

Current collector sets (trailing unit) Single conductor on base plate. PE standard at No. 4 position, variations possible!

Type No. of poles Dim. a mm Dim. b mm Dim. c mm Weight kg Base plate Order No. with PE-VP with PE Standard

Bộ lấy điện Vahle SA-KDS2/40/1/14VP0.5/4/4/1-3 28 62 - 0.164 4-pole 143361 -
Bộ lấy điện Vahle SA-KDS2/40/1/14HS0.5/4/4/1-3 28 62 - 0.164 4-pole - 168079-D
Bộ lấy điện Vahle SA-KDS2/40/1/14VP0.5/4/6/1-3U5-6 56 90 - 0.197 6-pole 143369 -
Bộ lấy điện Vahle SA-KDS2/40/1/14HS0.5/4/6/1-3U5-6 56 90 - 0.197 6-pole - 167454
Bộ lấy điện Vahle SA-KDS2/40/1/14VP0.5/4/8/1-3U5-8 80 118 53 0.216 8-pole 143635 -
Bộ lấy điện Vahle SA-KDS2/40/1/14HS0.5/4/8/1-3U5-8 80 118 53 0.216 8-pole 167830
