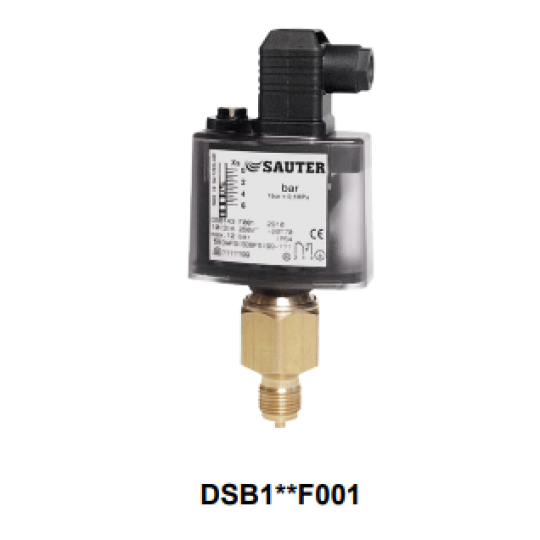

Công tắc áp suất Sauter DSB146F001 (Replaced for DSB146F931) DSB, DSF: Pressure monitors and pressure switches DSB143F001 ,DSB158F001
Overview of types
Type Setting range Switching difference Maximum pressure Max. sensor temp. Admissible vacuum loading Weight
DSB138F001 0...1.6 bar 0.25...0.65 bar 12 bar 70 °C -0.7 bar 0.5 kg
DSB140F001 0...2.5 bar 0.25...0.75 bar 12 bar 70 °C -0.7 bar 0.5 kg
DSB143F001 0...6 bar 0.3...1.6 bar 16 bar 70 °C -0.7 bar 0.5 kg
DSB146F001 0...10 bar 0.8...3.7 bar 30 bar 70 °C -1 bar 0.4 kg
DSB152F001 6...16 bar 1...4 bar 30 bar 70 °C -1 bar 0.4 kg
DSB158F001 0...25 bar 1...7.5 bar 60 bar 70 °C -1 bar 0.4 kg
DSB170F001 5...40 bar 1.4...7.5 bar 60 bar 70 °C -1 bar 0.4 kg
DSF125F001 -1...1.5 bar 0.25...0.75 bar 12 bar 110 °C -1 bar 0.5 kg
DSF127F001 -1...5 bar 0.3...1.5 bar 16 bar 110 °C -1 bar 0.5 kg
DSF135F001 0...0.6 bar 0.12...0.60 bar 12 bar 110 °C -1 bar 0.5 kg
DSF138F001 0...1.6 bar 0.25...0.7 bar 12 bar 110 °C -1 bar 0.5 kg
DSF140F001 0...2.5 bar 0.25...0.75 bar 12 bar 110 °C -1 bar 0.5 kg
DSF143F001 0...6 bar 0.3...1.5 bar 16 bar 110 °C -1 bar 0.5 kg
DSF146F001 0...10 bar 0.8...3.0 bar 18 bar 110 °C -1 bar 0.5 kg
DSF152F001 0...16 bar 1.2...3.8 bar 60 bar 110 °C -1 bar 0.3 kg
DSF158F001 0...25 bar 1.5...8.0 bar 60 bar 110 °C -1 bar 0.3 kg
DSF170F001 15...40 bar 1.7...8.2 bar 60 bar 110 °C -1 bar 0.3 kg
Accessories
Type Description
0259239000 Reduction nipple G½" on 7/16" 20-UNF-2A for copper tubes of Ø 6 mm, brass
0292001000 Setpoint adjuster according to customer's wishes (setting accuracy: ±3% of the setting range,
but a minimum of ±0.2 bar)
0292002000 Switching difference according to customers' wishes (setting accuracy: ±5% of the setting
range, but a minimum of ±0.05 bar, with accessory 0292001000 only)
0292004000 Setpoint adjuster sealed (with accessory 0292001000 only)
0292150001 Fixing bracket for wall mounting
0296936000 Fixing brackets for rail: top-hat rail EN 60715, 35 × 7.5 mm and 35 × 15 mm
0311572000 Screw fitting for copper tubes of Ø 6 mm, brass
0381141001 Profile sealing ring, copper, for G½"
