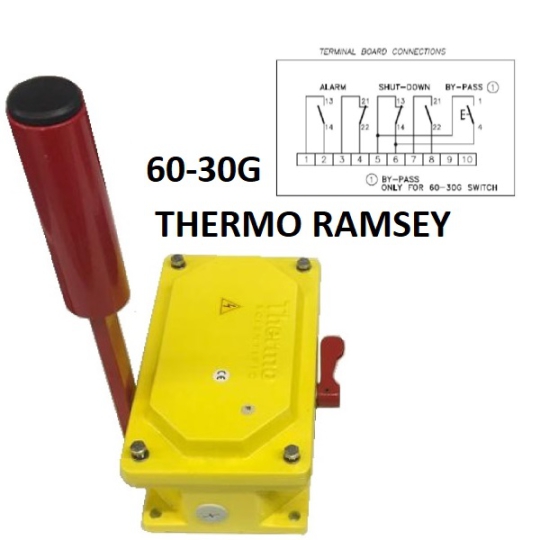

Công tắc dây giật khẩn cấp Ramsey  60-30G Thermo Ramsey Belt Sway Switch – 6030G Run-Off Switch

Công tắc lắc băng tải Thermo Ramsey 60-30G (còn được gọi là Công tắc tắt nguồn 6030G và Công tắc căn chỉnh sai)
Công tắc căn chỉnh băng tải Thero Ramsey được đặt trong thân nhôm đúc chắc chắn và sơn màu vàng.

Con lăn được chế tạo từ thép không gỉ và có đường kính 35mm và chiều dài 250mm. Nó được thiết kế để sử dụng trong các khu vực chịu tải nặng nhằm duy trì sự thẳng hàng của băng tải và ngăn chặn các dây đai bị lệch và gây hư hỏng cho cả dây chuyền và sản phẩm.

Con lăn thép của công tắc được đặt gần mép chạy của băng tải sao cho sự lệch của con lăn và cánh tay sẽ gây ra hiện tượng kích hoạt “ngắt” các tiếp điểm bên trong của công tắc. Mỗi công tắc có hai bộ tiếp điểm, một bộ cho biết tín hiệu cảnh báo (cho mục đích bảo trì) và bộ còn lại là tín hiệu dừng, ngắt kết nối đầu ra và dừng dây đai.

Đặc trưng:

Danh bạ: 2NC 2NO + Nút gạt cần reset
Nguồn điện: 24V hoặc 110V hoặc 230V
Chỉ định: Có hoặc không có đèn LED
Đầu vào ống dẫn: Phụ kiện M20 hoặc 1/2"NPT
Mômen hoạt động: 3.0 – 5.0Nm
Tín hiệu cảnh báo: 10 – 18 độ
Dừng bắt đầu: 15-35 độ
Bảo vệ chống xâm nhập: IP67
Phiên bản ATEX có sẵn
ỨNG DỤNG:
Công tắc căn chỉnh băng tải được gắn trên các phần của băng tải của nhà máy để bảo vệ chống trôi dây đai quá mức do chuyển động không chủ ý. Chúng có thể được lắp tại các điểm thích hợp dọc theo chiều dài băng tải để đảm bảo rằng nếu vị trí đai bị lệch, cánh tay con lăn của công tắc sẽ di chuyển đến vị trí được xác định trước và kích hoạt mạch điều khiển. Tất cả các công tắc đều tuân theo Tiêu chuẩn Châu Âu IEC 60947-5-1 và cung cấp các tiếp điểm hoạt động tích cực tại thời điểm ngắt. Chúng có thể được sử dụng để đáp ứng các yêu cầu của EN 620 liên quan đến các mối nguy hiểm khi điều khiển băng tải do sự dịch chuyển vị trí của dây đai trong quá trình chạy. Chúng có sẵn với nhiều đường kính con lăn khác nhau để mang lại hiệu suất làm việc cao và tuổi thọ cao.

HOẠT ĐỘNG:
Con lăn thép của công tắc được đặt gần mép chạy của băng tải sao cho sự lệch của con lăn và cánh tay sẽ gây ra hiện tượng kích hoạt “ngắt” các tiếp điểm bên trong của công tắc. Việc điều chỉnh các góc cắt và mômen kích hoạt cần thiết được cung cấp bởi công tắc.

HƯỚNG DẪN CÀI ĐẶT:
1. Việc lắp đặt tất cả các hệ thống chuyển mạch phải tuân theo đánh giá rủi ro cho từng ứng dụng. Việc lắp đặt chỉ được thực hiện bởi nhân viên có thẩm quyền và tuân theo các hướng dẫn này.

2. Phải sử dụng bu lông lắp M5 để cố định các công tắc. Mô-men xoắn siết chặt để lắp bu lông để đảm bảo cố định đáng tin cậy là 4 Nm. Mô-men xoắn siết chặt các vít trên nắp, phích cắm vào ống dẫn và các miếng đệm cáp phải là 1,5 Nm để đảm bảo bịt kín IP. Chỉ sử dụng đệm có kích thước chính xác cho đầu vào ống dẫn và đường kính ngoài của cáp.

3. Vị trí của con lăn phải được chọn để đảm bảo rằng trong sử dụng bình thường, đai không chạm vào con lăn, nhưng nếu đai di chuyển ra ngoài các hướng dẫn thông thường thì nó sẽ tiếp xúc với con lăn. Sau khi chọn đúng vị trí lắp, các điểm chuyển mạch của các khối tiếp điểm bên trong có thể được điều chỉnh tinh vi thông qua các cam bên trong.

TÙY CHỌN:
Vỏ: Đúc khuôn sơn màu vàng hoặc Thép không gỉ 316. Tùy chọn con lăn: Con lăn ngắn 35 x 120mm Con lăn dài 35 x 230mm Con lăn trung bình 50 x 170mm CÔNG TẮC CÂN CHỈNH ĐAI NHỎ Vỏ: Đúc khuôn sơn màu đỏ hoặc S/Thép 316.
