Công tắc mức Magnetic Float Operated Guided Level Switch FGSO – J13DO3WWW Pune Techtrol

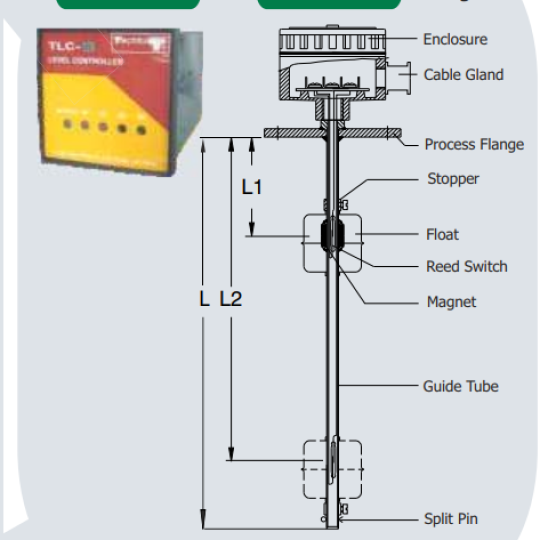

“Techtrol” Magnetic Float Operated Guided Level Switch (As per Sr. No. 161720726)
MODEL NO. : FGSO – J13DO3WWW
Enclosure x Cable Entry : Cast Al, Weather-proof IP - 66 x PG 11
Reed Switch Rating X Form : 40VA x N/O
No. of Preset Levels : Three (Factory Set & Not Site Adjustable)
Switch Function at Preset Levels H & L : NO to NC
Float MOC x Size : SS316 x Ø41
Process Conn. MOC x Size : SS316 x DN50, ASME B16.5 150# Flange
No. of Floats : Three
Special Features : None
Accessories : Without
Level Controller (TLCF) : Not Provided
Installation : Top
Min Sp. Gr : 0.8
Max. Temperature : 100º C
Max. Amb. Temperature : 80º C
Test Pressure : 10 kg/cm2 at amb. Temp.
Sr. No. |
Drg No. |
Liquid |
Op. Temp. (°C) |
Op. Press. (Kg/Cm2) |
Sp. Gr. |
GTL (mm) |
Preset levels below flange (mm) |
||
L1 |
L2 |
L3 |
|||||||
Float Falling |
Float Falling |
Float Falling |
|||||||
1 |
RP15071-105-0202 |
Water |
80 |
Atm |
1 |
580 |
245 |
355 |
455 |
