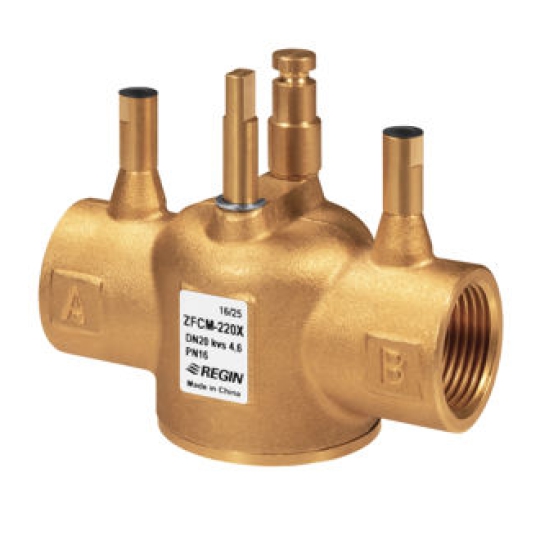

Specifications for ZFCM - 2- and 3-way on/off valves, DN15-32, kvs 3.2-10
Application    Heating systems, cooling systems, fan-coil units, ventilation systems
Max. leakage    0 % of the kvs value
Media    Hot water, cold water, glycol-mixed water
Media temperature    2…94°C
Pressure rating    PN16 (240 psi)
Connection    Internal thread BSP according to ISO 228/1
Body    Brass CW614N
Ball    EPDM
O-rings    EPDM

2-way valves
Article Nominal diameter Connection Kvs Max. diff. pressure Actuator
Van  đóng mở 2 ngả Regin ZFCM-215X DN15 G1/2” 3.2 m3 /h 200 kPa (2 bar) RVAFC-2302
Van  đóng mở 2 ngả  ZFCM-220X DN20 G3/4” 4.6 m3 /h 150 kPa (1,5 bar) RVAFC-2302
Van  đóng mở 2 ngả  ZFCM-225X DN25 G1” 5.7 m3 /h 100 kPa (1 bar) RVAFC-2302
Van  đóng mở 2 ngả  ZFCM-232X DN32 G1 1/4” 10 m3/h 80 kPa (0,8 bar) RVAFC-2302
3-way valves
Article Nominal diameter Connection Kvs Max. diff. pressure Actuator
Van  đóng mở 3 ngả  ZFCM-315X DN15 G1/2” 3.2 m3/h 150 kPa (1,5 bar) RVAFC-2303
Van  đóng mở 3 ngả  ZFCM-320X DN20 G3/4” 4.6 m3/h 100 kPa (1 bar) RVAFC-2303
Van  đóng mở 3 ngả  ZFCM-325X DN25 G1” 5.7 m3/h 100 kPa (1 bar) RVAFC-2303
v ZFCM-332X DN32 G1 1/4” 8.4 m3/h 80 kPa (0,8 bar) RVAFC-2303
Suitable valve actuators
Article Valve
RVAFC-2302 ZFCM-2...
RVAFC-2303 ZFCM-3...

Model (valve + actuator) A B C D
Bộ van và điểu khiển van Regin ZFCM-215X + RVAFC-2302 80 103 21 -
Bộ van và điểu khiển van Regin  ZFCM-315X + RVAFC-2303 80 103 - 29
Bộ van và điểu khiển van Regin  ZFCM-220X + RVAFC-2302 89 103 21 -
Bộ van và điểu khiển van Regin  ZFCM-320X + RVAFC-2303 89 103 - 32
Bộ van và điểu khiển van Regin  ZFCM-225X + RVAFC-2302 93 103 23 -
Bộ van và điểu khiển van Regin  ZFCM-325X + RVAFC-2303 93 103 - 37
Bộ van và điểu khiển van Regin  ZFCM-232X + RVAFC-2302 105 110 30 -
Bộ van và điểu khiển van Regin  ZFCM-332X + RVAFC-2303 105 110 - 45
