Máy phát tín hiệu khí nén C-5226-3 Johnson Controls, C-5226-3, Johnson Controls, Pneumatic Signal Transmitter Johnson Controls

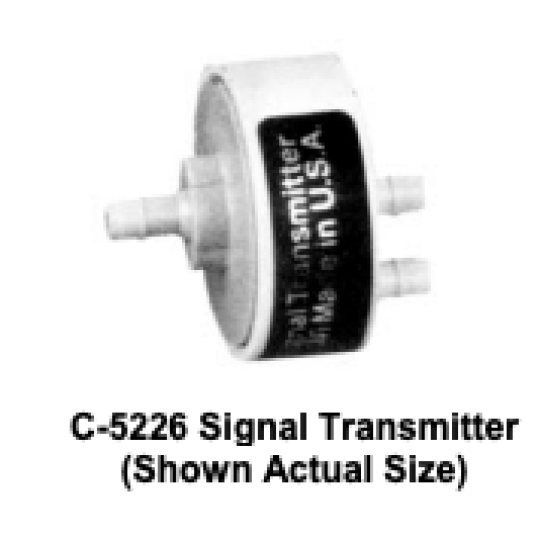

Máy phát tín hiệu C-5226 là
một thiết bị phụ trợ đa năng
được thiết kế cho nhiều loại
các ứng dụng:
• Bộ cách ly hoặc bộ lặp tín hiệu
• Bộ chọn áp suất cao
• Bộ chọn áp suất thấp
• Bộ giới hạn tín hiệu cao
• Bộ giới hạn tín hiệu thấp
• Thiết bị chuyển mạch vi sai
C-5226 hoạt động theo tỷ lệ 1:1
tỷ lệ để bù đắp cho thời gian trễ
và áp suất giảm vốn có của
đường truyền dài. Tối thiểu
độ trễ mang lại cho C-5226 một
độ lặp lại chính xác
đặc trưng.
Gắn
C-5226 được thiết kế cho in-line
gắn với các phụ kiện thép gai cho
5/32 in. O.D. ống poly. Vì công việc
được gia công thô bằng ống 1/4 inch,
C-5226 được trang bị
Khớp nối và ống 5/32 x 1/4 inch
đầu nối.
C-5226 yêu cầu không khí hạn chế
từ bộ hạn chế 0,005 hoặc 0,007 inch.
Kiểm tra từng ứng dụng để xem liệu
đầu vào của C-5226 là từ một
bộ điều khiển đầu ra âm lượng thấp hoặc
hệ thống điều khiển. Nếu không, một bộ hạn chế
phải được đặt hàng riêng (xem
bản vẽ ứng dụng).
