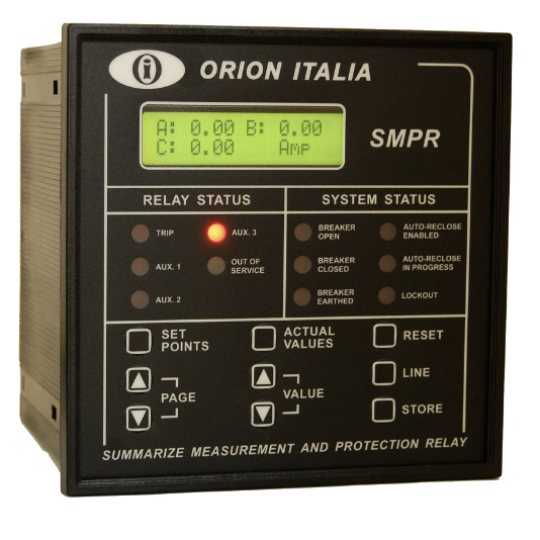

Rơle bảo vệ quá dòng SMPR-155 Orion Italia, SMPR-155, Orion Italia

SMPR được thiết kế để đo dòng điện RMS trên đường dây và mặt đất cũng như cung cấp điện áp RMS trong điều kiện bình thường hoặc khi có nhiễu loạn. Thông tin này được bộ vi xử lý xử lý nội bộ để thực hiện các hành động bảo vệ do người dùng xác định theo tiêu chuẩn ANSI, IAC hoặc IEC. Các điều kiện hoạt động của công tắc hoặc bộ ngắt kết nối cũng được chỉ định.

Ứng dụng :

• Bảo vệ sơ cấp và dự phòng cho các nguồn cấp điện, nhà máy điện và hệ thống phân phối công nghiệp
• Bảo vệ máy biến áp, đường dây trên không, dây cáp và máy phát điện

Đặc trưng:

• Tỷ lệ CT chính có thể lựa chọn theo bước 5 A (5 đến 6000 A)
• Lập trình bàn di chuột
• 1 chuyến đi tiếp sức
• 3 rơle phụ có thể kết hợp với các chức năng khác nhau
• Mất điện hoặc rơle điều khiển lỗi bên trong
• 3 đầu vào kỹ thuật số có thể lập trình và 1 đầu vào kỹ thuật số cho trạng thái chuyển đổi
• Báo động lỗi vận hành máy cắt khi có lệnh ngắt

Chức năng:

• (27) Điện áp thấp
• (32) Công suất định hướng
• (37) Hiện tại
• (46) Dòng điện thứ tự âm
• (47) Điện áp thứ tự pha
• (50) Quá dòng tức thời
• (50N/50G) Quá dòng nối đất tức thời
• Mức kích hoạt cảnh báo quá tải
• (51) Ngược dòng quá dòng pha thời gian
• (51N/51G) nghịch đảo quá dòng nối đất theo thời gian
• Các đường cong ANSI, IAC hoặc IEC/BS142 bao gồm:
• đảo ngược vừa phải
• đảo ngược bình thường
• rất nghịch đảo
• cực kỳ nghịch đảo
• thời gian xác định
• (55) Hệ số công suất
• (59) Quá điện áp
• (68) Khóa thoát
• (81) Tần số thấp và tần số cao
• (86) Khối
• KA tích lũy trên mỗi pha khi ngắt chuyển mạch

Giao tiếp:

• Cổng giao tiếp: (1) RS232 và (2) RS485
• Lập trình từ xa các điểm đặt
• Giao thức được sử dụng: Modbus RTU
• Cổng giao tiếp Ethernet (Modbus TCP/IP) - theo yêu cầu
